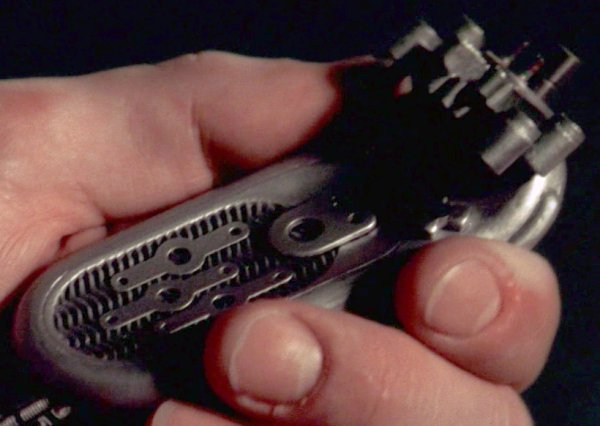

Con mucha paciencia y ayudado por una herramienta CAD repliqué cada una de las partes. Así también se hizo más fácil la identificación de las mismas. Algunas partes fueron identificadas, otras siguen siendo un misterio. De algunas de ellas tengo la certeza, como ser las tuercas ciegas de la parte de atrás, o los contactos eléctricos en la parte superior. Para otras solo pudimos determinar el genero, pero no el modelo exacto.

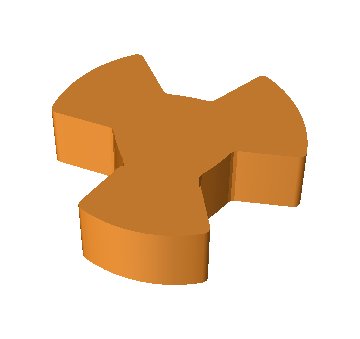

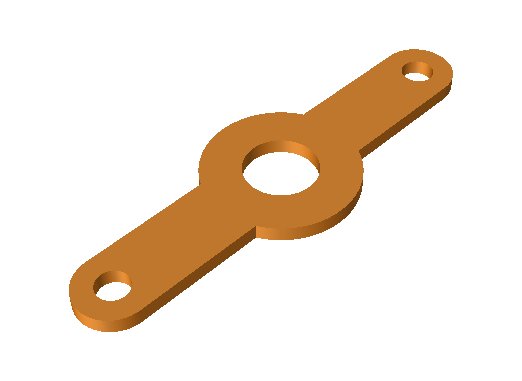

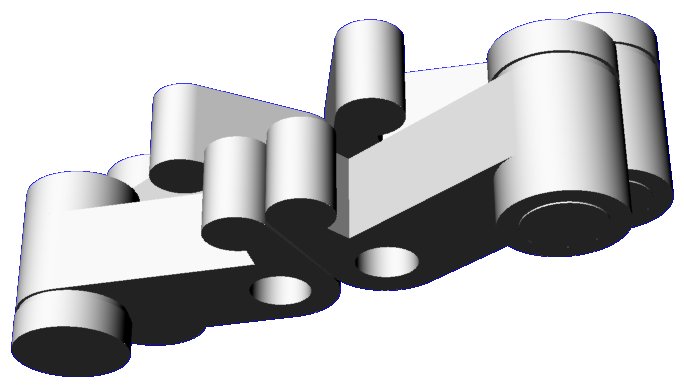

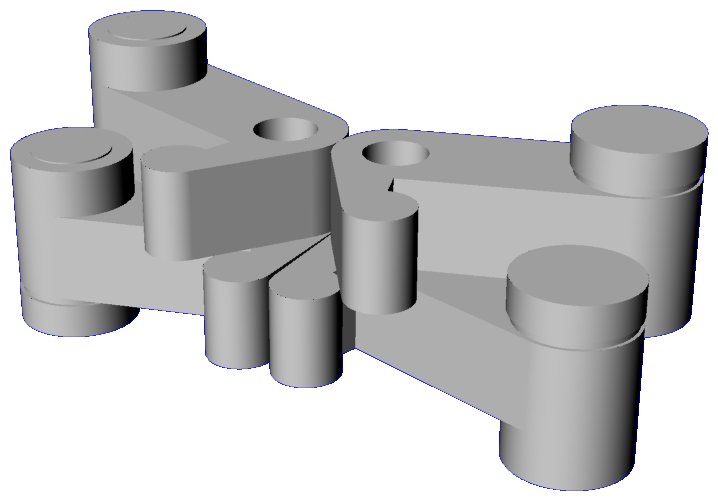

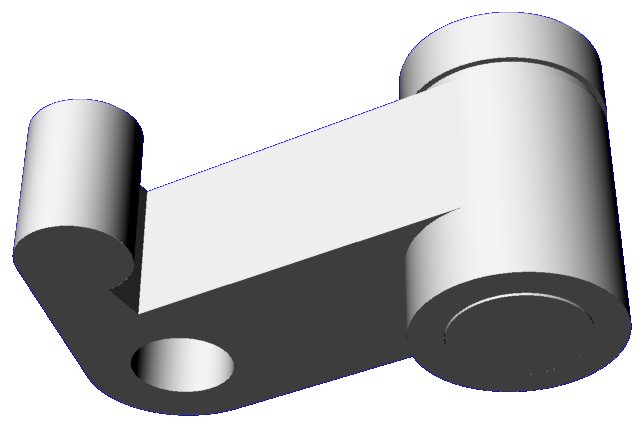

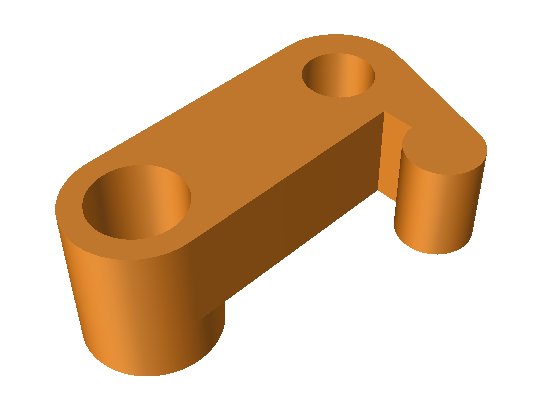

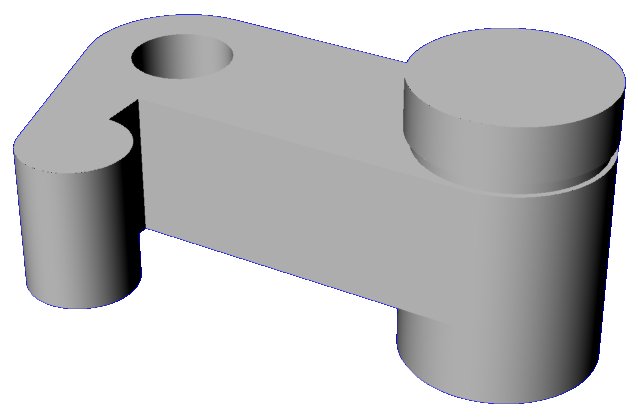

Las piezas planas podrán ser cortadas con láser sobre materiales como poliestireno de alto impacto o aluminio de 1 [mm] de espesor. Otras tendrán que ser realizadas en un torno CNC o de control numérico. La pieza mas complicada para mecanizar será sin lugar a duda que parece una pequeña palanca. Es parte esta formada por dos piezas conectadas. Luego la pieza final esta formada por 4 piezas de estas enlazadas de una forma bastante peculiar. A continuación pueden ver el procedimiento de ensamblado.

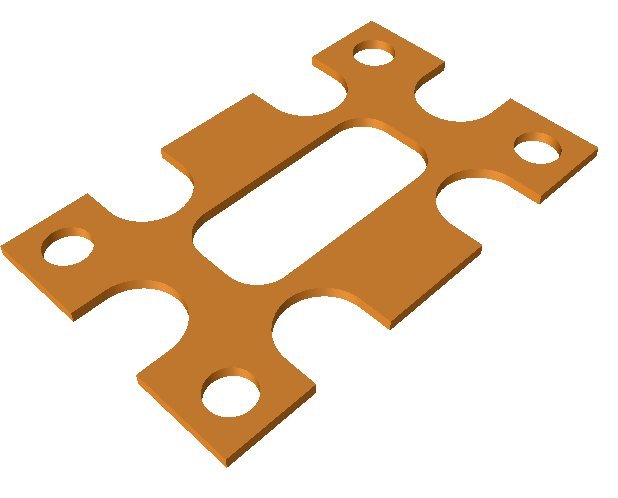

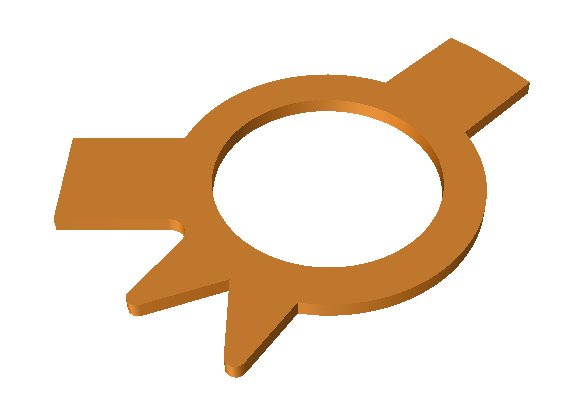

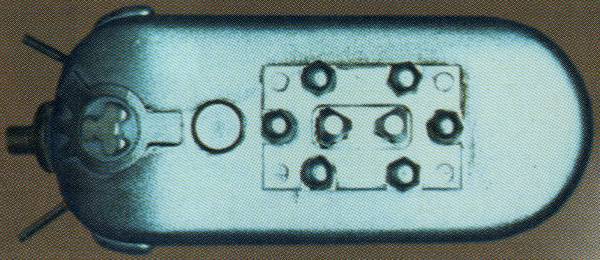

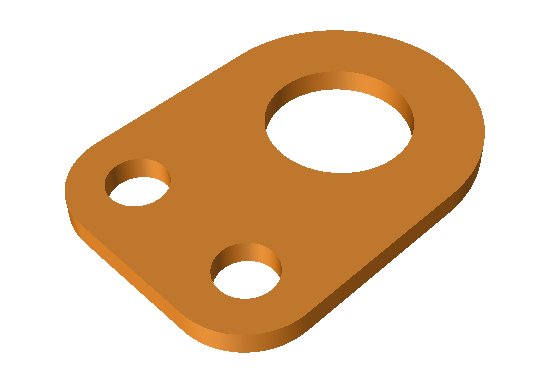

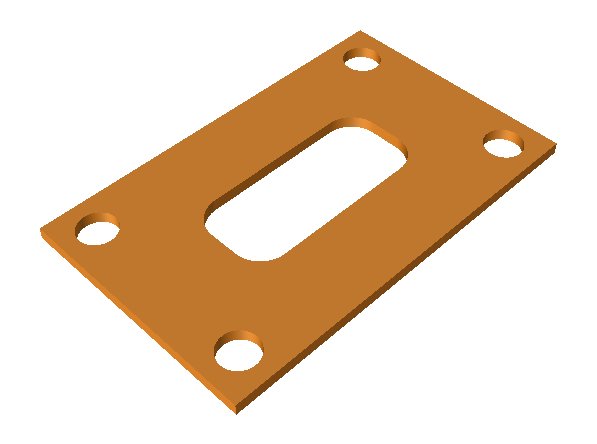

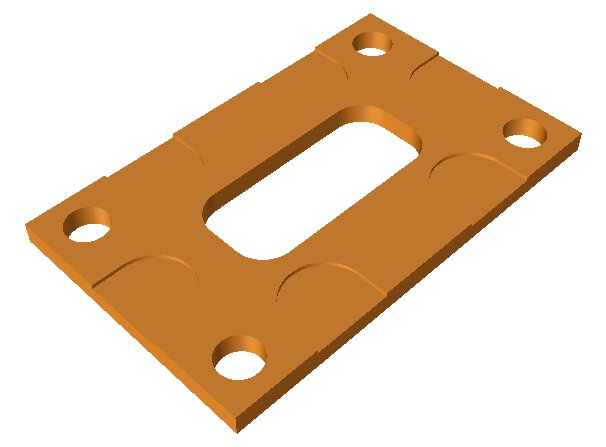

Analizando la cara de atrás del comunicador nos encontramos con las tuercas ciegas, tornillos de cabeza triangular, una arandela de seguridad, un pequeño cono truncado y una pieza rectangular que pareciera ser una junta o separador de algún tipo. La primera foto de la parte rectangular muestra como es en realidad, la segunda y la tercera son la opción más económica para realizarla. Esas dos piezas serían cortadas en láser y pegadas entre sí.

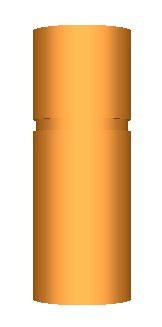

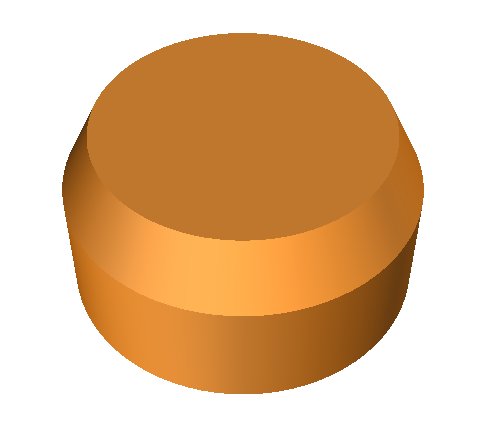

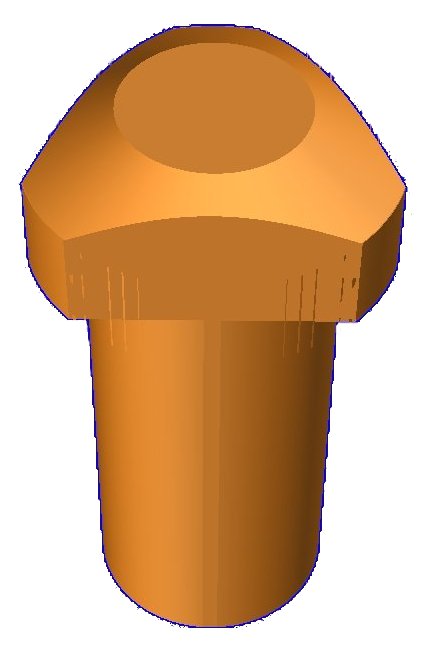

El pequeño cono truncado y el tornillo de cabeza triangular son candidatos a ser mecanizados. La parte que funciona de micrófono según la enciclopedia visual también será realizada de la misma manera. Pueden ver su foto en la siguiente foto.

El próximo paso será hacer fabricar estas partes, en los materiales mas adecuados y comenzar a ensamblar un comunicador. Aunque parezca de otra manera, hacer los planos fue más sencillo que hacer fabricar las piezas. Los mantengo al tanto de cualquier otro progreso. Quería agradecer a Christopher Trevas de E.E.U.U. por enviarme las fotos del comunicador original que saco en el año 1999. Sin estas fotos, jamás podría haber terminado mucha de estas partes. ¡Que la Fuerza los acompañe!
